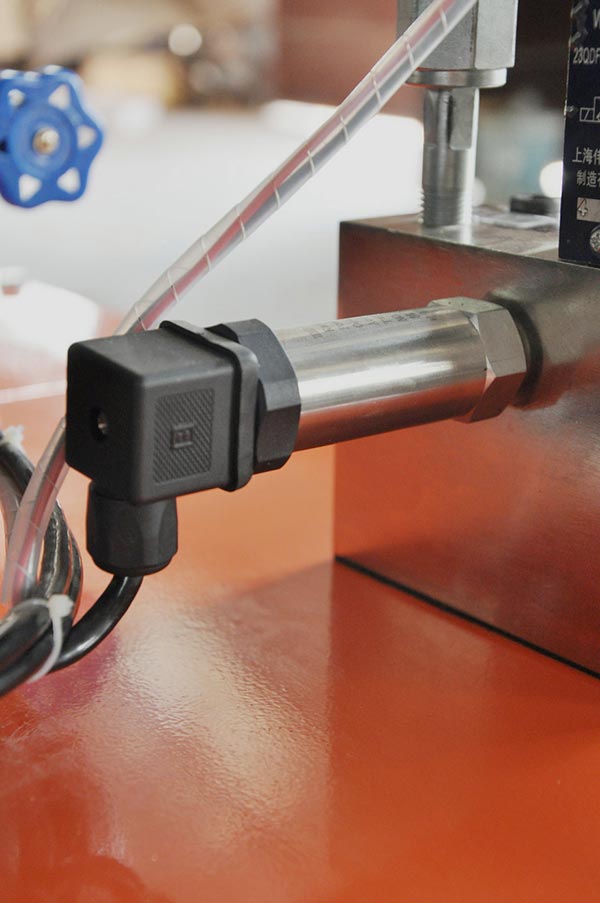

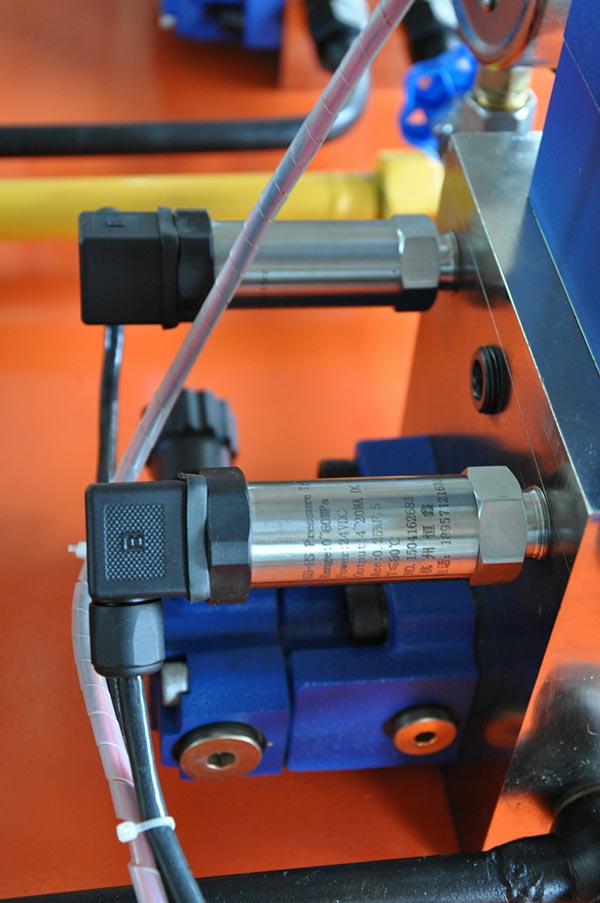

測試油缸部分的壓力變送器，可顯示油缸前進與后退的壓力

超高壓部分的壓力變送器，可將壓力信號傳遞給電控顯示在屏幕上

超高壓二位球閥

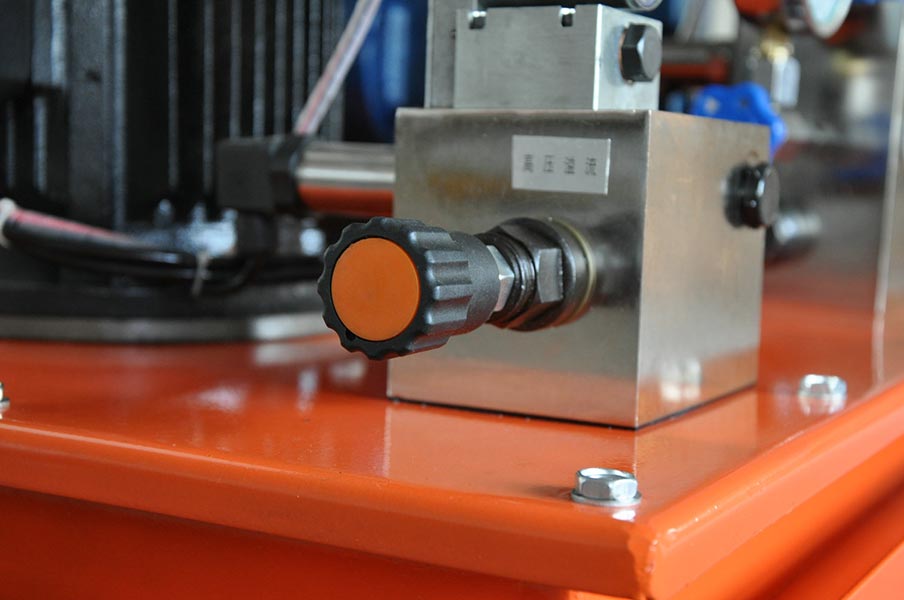

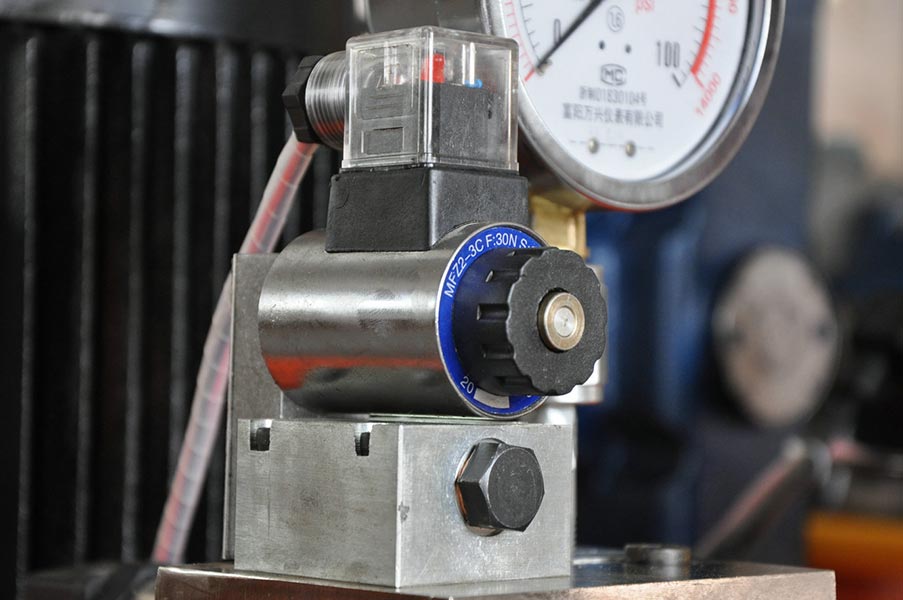

超高壓溢流閥，可調節50Mpa以下壓力

單向閥

當回油過濾器長時間未清理發生阻塞時，會將信號傳遞給電控并進行報警提示

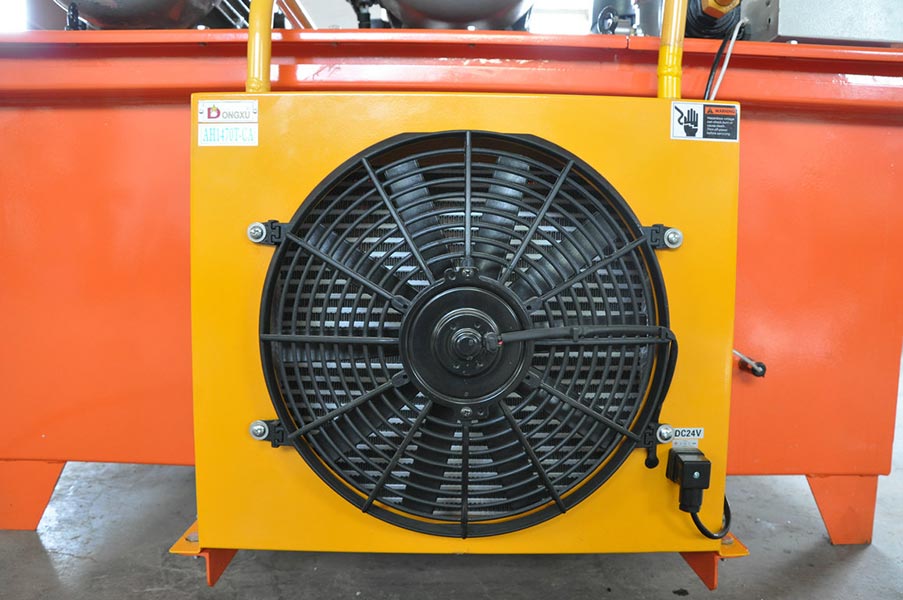

當油箱里的油溫超高設定溫度，風冷器會自動開啟

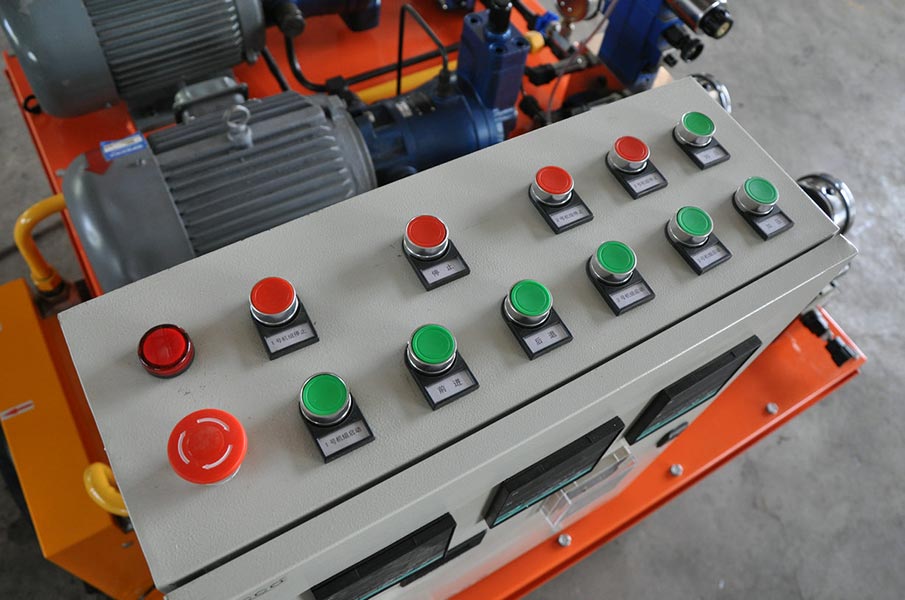

電控按鈕

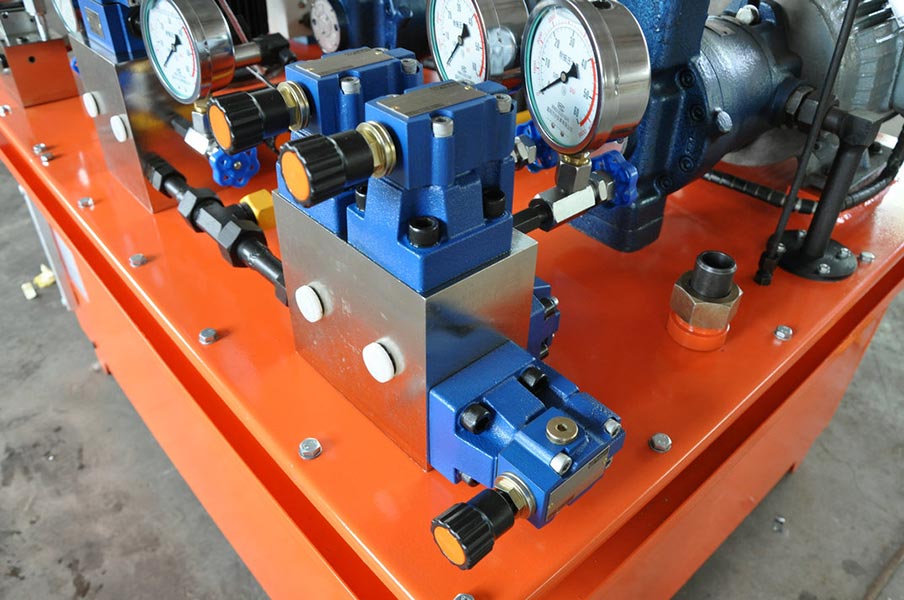

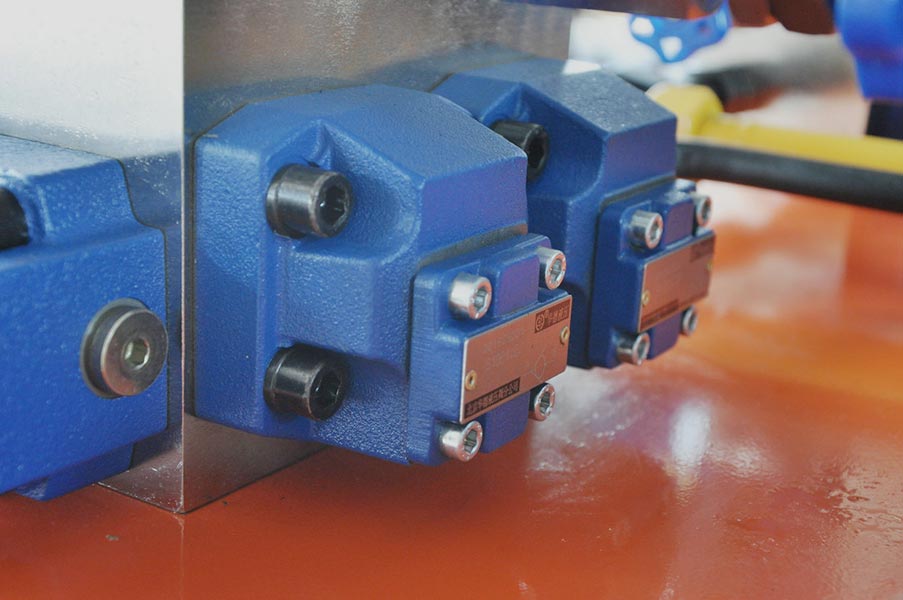

加載油缸控制部分，由多個溢流閥及單向閥組成

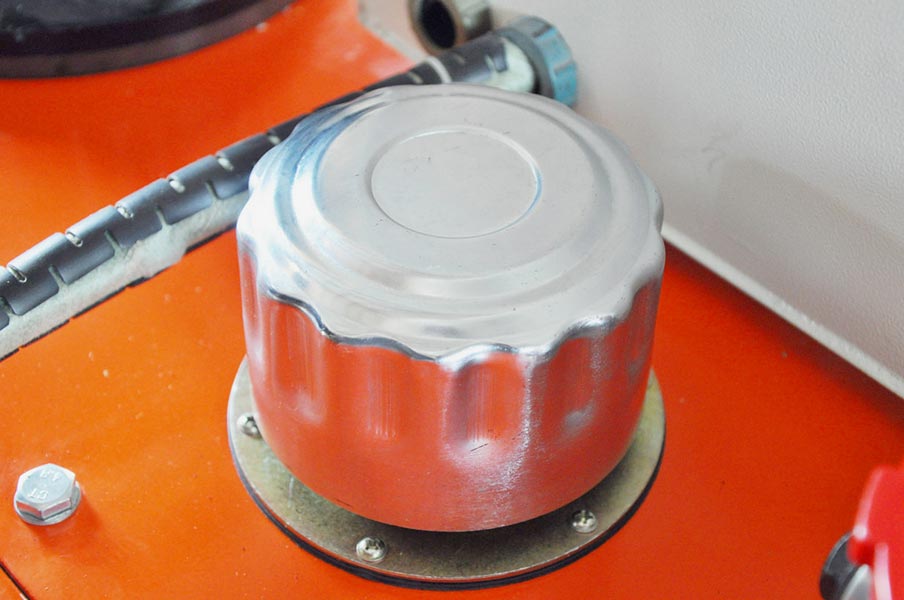

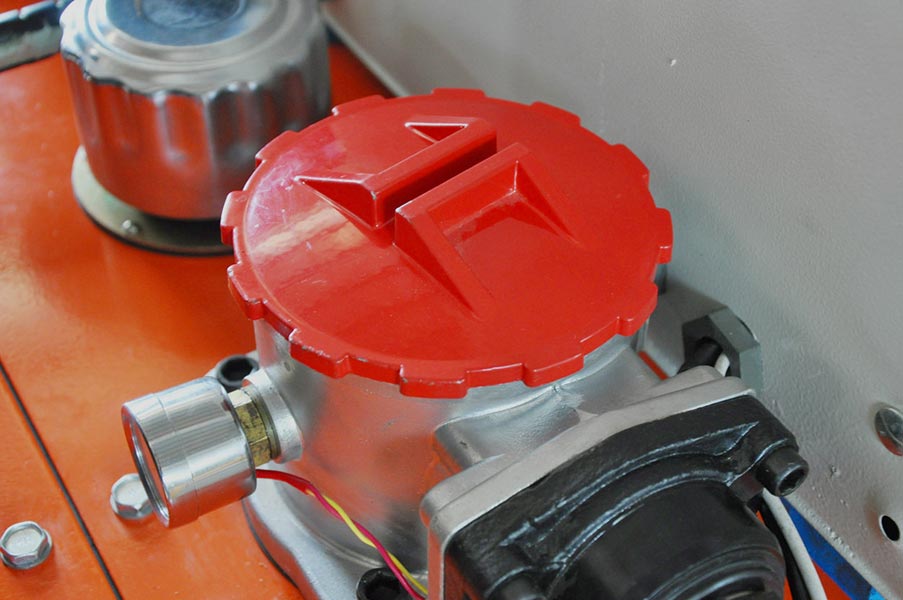

空氣濾清器，用來平衡油箱內外的氣壓

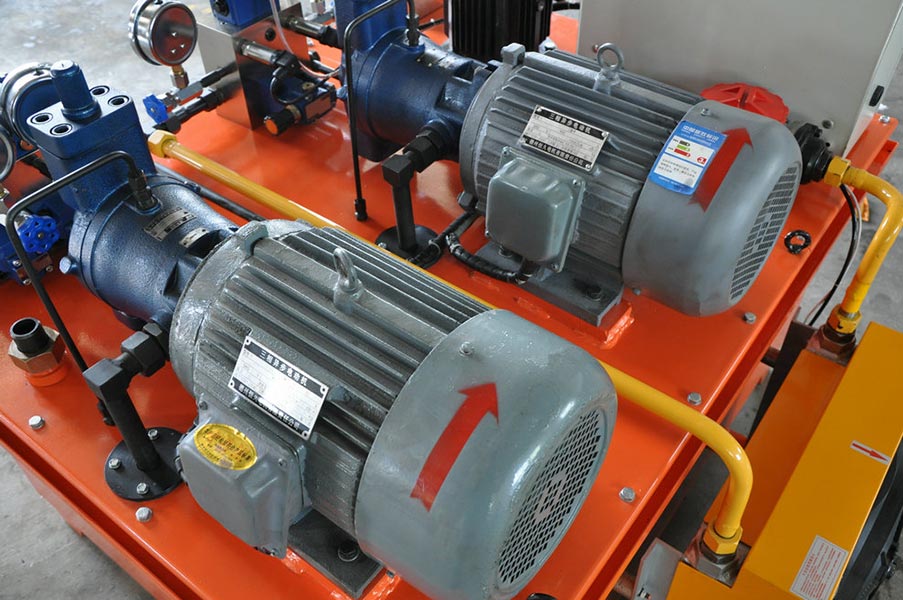

兩套5.5KW機組

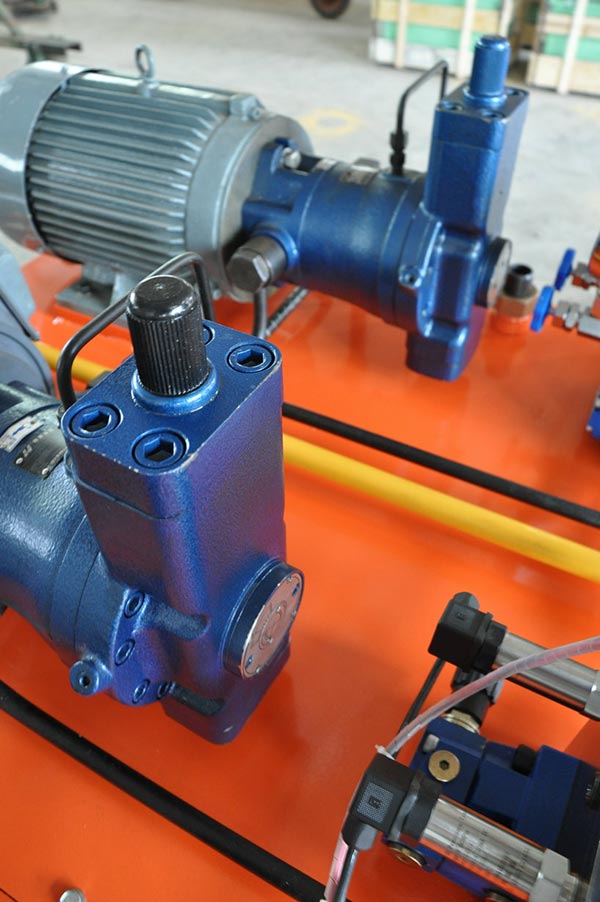

兩套25YCY的變量柱塞泵

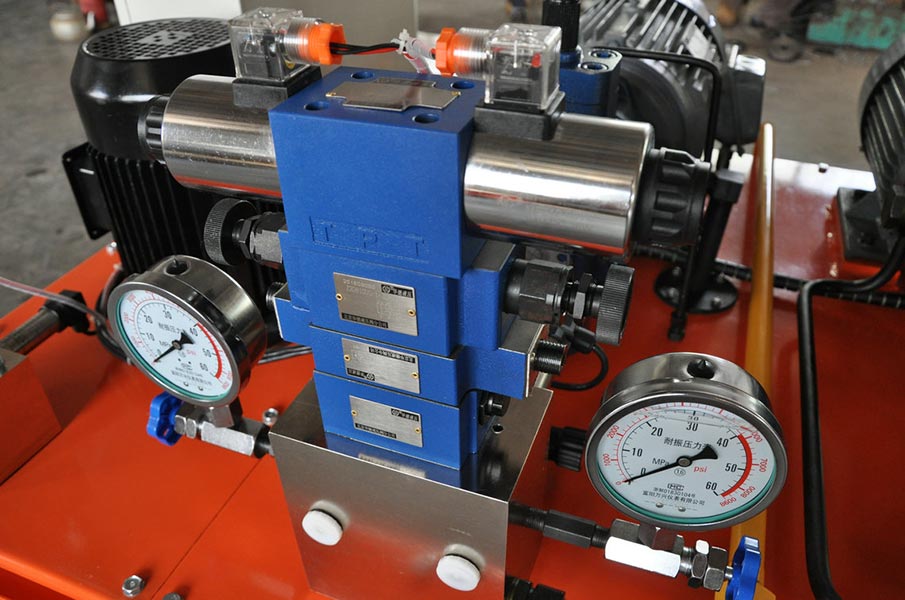

實驗油缸控制部分，可實現換向，流量調節，壓力調節及保壓的功能

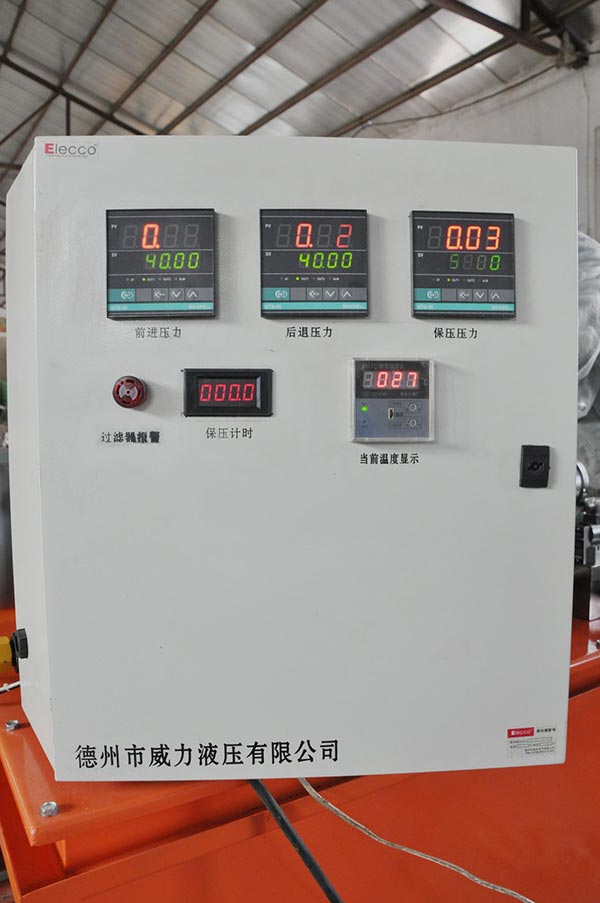

系統的電控部分，可顯示系統當前壓力，液壓油當前溫度以及保壓計時

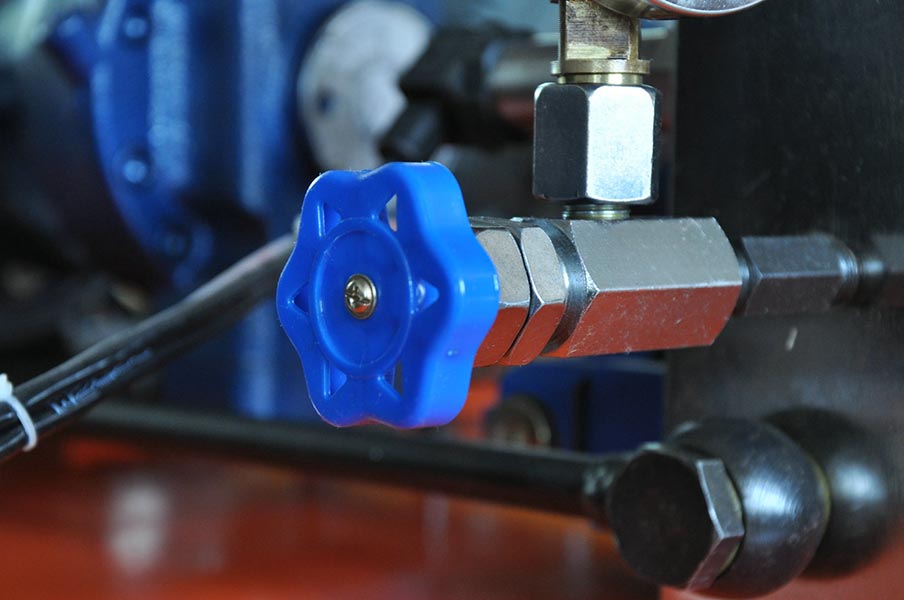

壓力表開關

液壓閥實驗控制部分

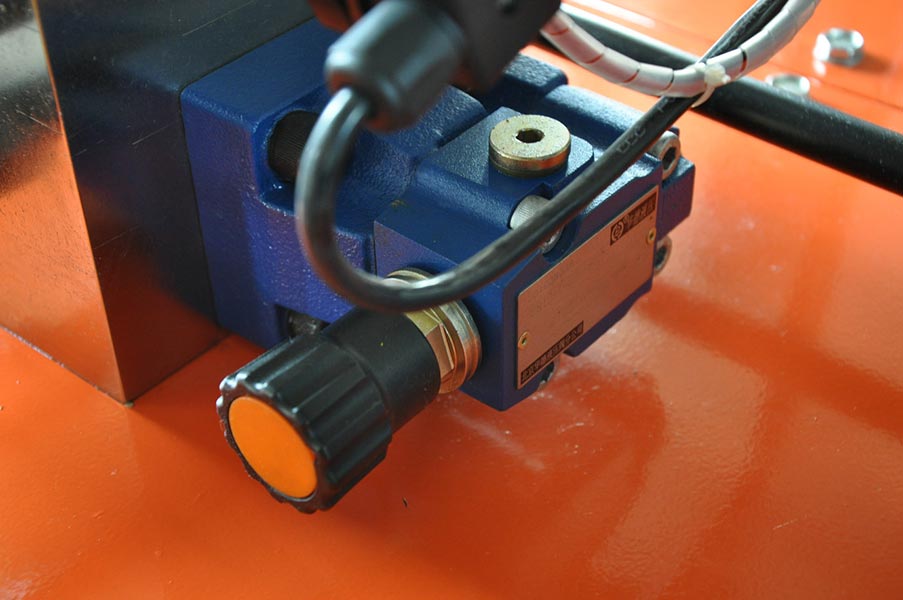

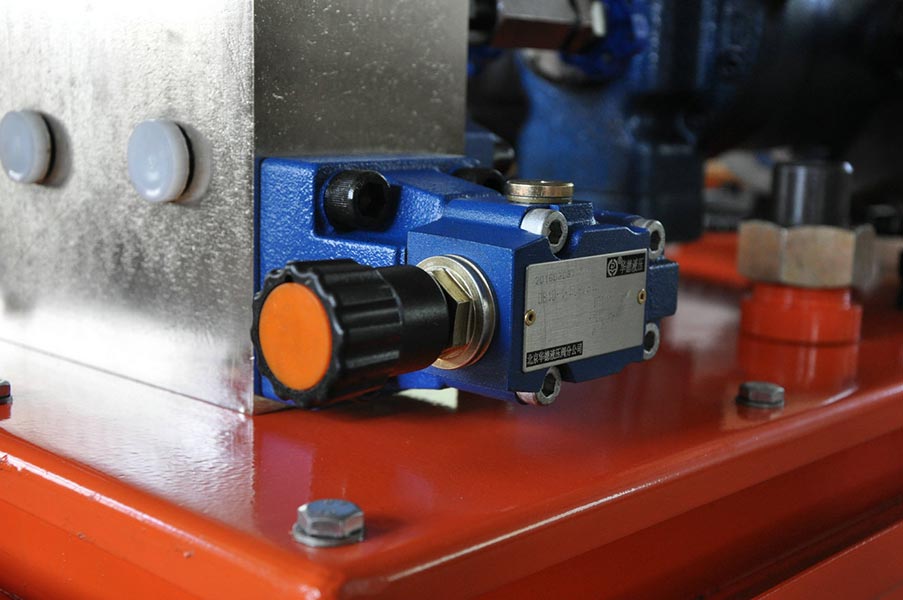

溢流閥

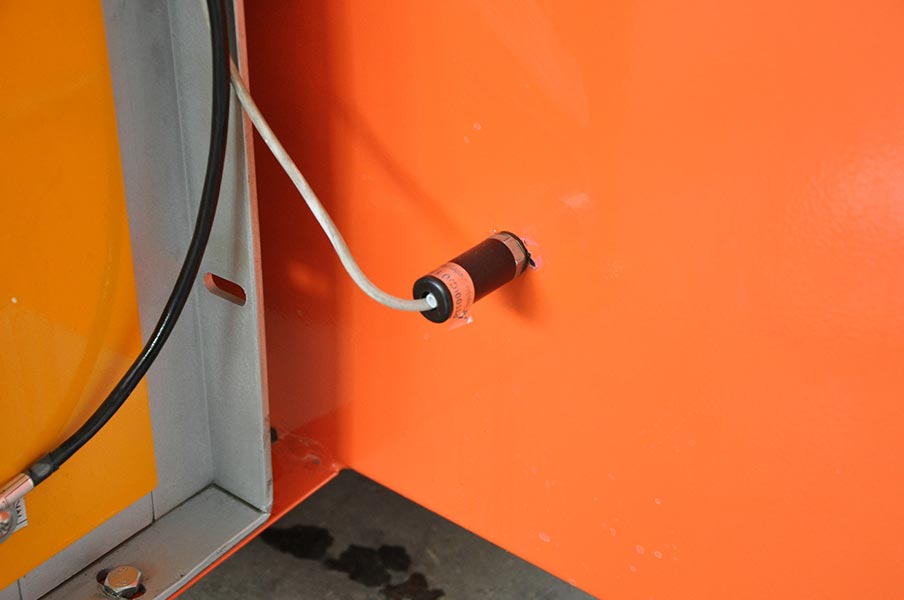

油溫測試儀，可將油溫信號傳遞給電控從而自動控制風冷器的啟停

油箱液位計，可顯示溫度與儲油量

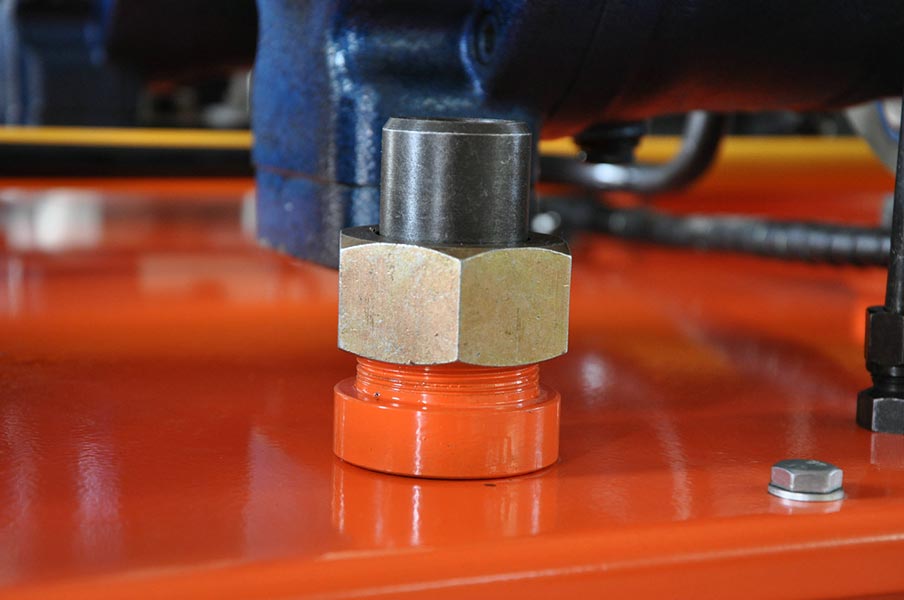

預留油孔
